การจำแนกประเภทของอาร์เรย์ เสาอากาศ -
เวลาอ่านโดยประมาณ: 15 นาที
โดยทั่วไปแล้ว เสาอากาศแบบอาร์เรย์จะถูกแบ่งประเภทตามการจัดเรียงของแต่ละหน่วย
อาร์เรย์เชิงเส้น: อาร์เรย์ขององค์ประกอบเสาอากาศที่จัดเรียงตามแนวเส้นตรง โดยมีระยะห่างระหว่างหน่วยซึ่งอาจเท่ากันหรือไม่เท่ากันก็ได้ สามารถแบ่งย่อยออกเป็นอาร์เรย์ที่รับแสงจากขอบและอาร์เรย์ที่รับแสงจากปลาย โดยพิจารณาจากทิศทางของพลังงานการแผ่รังสีที่เข้มข้น

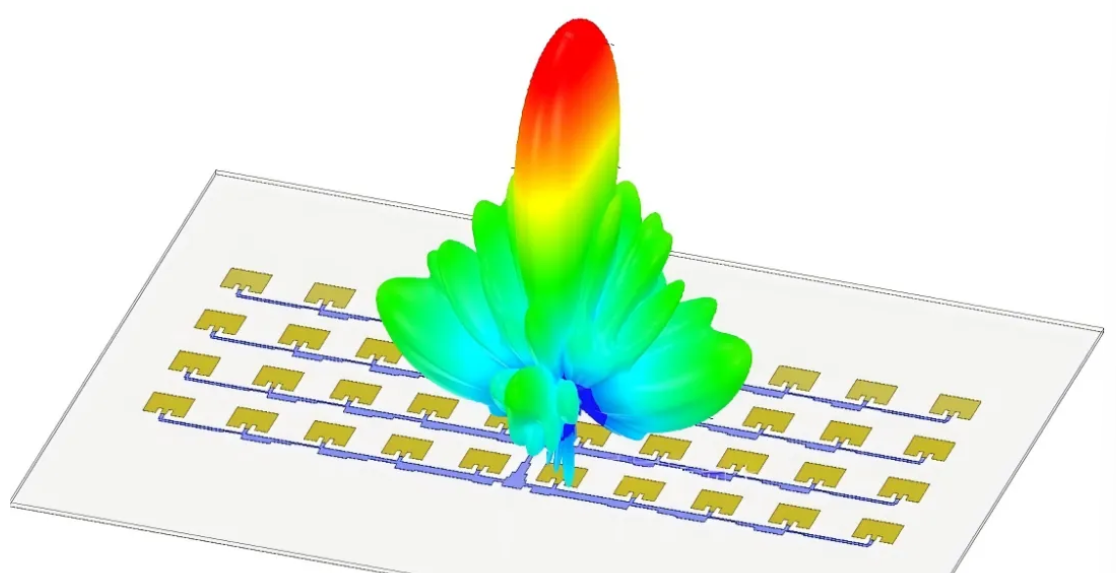

อาร์เรย์ระนาบ: อาร์เรย์ขององค์ประกอบเสาอากาศที่จัดเรียงอยู่ตรงจุดศูนย์กลางของระนาบเดียวกัน หากองค์ประกอบทั้งหมดในอาร์เรย์ระนาบจัดเรียงเป็นตารางสี่เหลี่ยมผืนผ้า จะเรียกว่าอาร์เรย์สี่เหลี่ยมผืนผ้า หากจุดศูนย์กลางขององค์ประกอบทั้งหมดอยู่บนวงกลมหรือวงแหวนวงรีที่มีจุดศูนย์กลางร่วมกัน จะเรียกว่าอาร์เรย์วงกลม อาร์เรย์ระนาบยังสามารถมีระยะห่างเท่ากันหรือไม่เท่ากันก็ได้
อาร์เรย์แบบคอนฟอร์มอล: อาร์เรย์ของเสาอากาศที่ยึดติดและปรับให้เข้ากับรูปทรงของตัวพา ตัวอย่างของอาร์เรย์แบบคอนฟอร์มอล ได้แก่ อาร์เรย์แบบพื้นผิวทรงกระบอก อาร์เรย์แบบพื้นผิวทรงกลม และอาร์เรย์แบบพื้นผิวทรงกรวย
เสาอากาศแบบอาร์เรย์ การกำหนดค่าหน่วย
เสาอากาศเชิงเส้น องค์ประกอบของอาร์เรย์: แบบไดโพล แบบโมโนโพล องค์ประกอบรูปวงแหวน (เช่น เสาอากาศแบบช่อง) และองค์ประกอบแบบเกลียว
ส่วนประกอบแบบไดอะแฟรม: ส่วนประกอบเสาอากาศแบบฮอร์น, ส่วนประกอบท่อนำคลื่นแบบช่องเปิด, ส่วนประกอบแผ่นไมโครสตริป
องค์ประกอบแบบผสมผสานและเฉพาะทาง: หน่วย Yagi-Uda, หน่วยอาร์เรย์ไดโพลแบบลอการิทึม, หน่วยเสาอากาศเรโซแนนซ์ปานกลาง, หน่วยเมตาเซอร์เฟซ/เมตามาเทเรียล
หลักการทางทฤษฎีของเสาอากาศแบบอาร์เรย์
① หลักการแทรกสอดและการซ้อนทับของคลื่นแม่เหล็กไฟฟ้า: เสาอากาศแบบอาร์เรย์สามารถสร้างลักษณะการแผ่รังสีที่แตกต่างจากเสาอากาศเดี่ยวแบบดั้งเดิม เหตุผลหลักประการหนึ่งคือคลื่นแม่เหล็กไฟฟ้าที่ปล่อยออกมาจากหน่วยแผ่รังสีที่สอดคล้องกันหลายหน่วยจะแทรกสอดและซ้อนทับกันในอวกาศ ทำให้บางพื้นที่ได้รับรังสีเพิ่มขึ้นและบางพื้นที่ได้รับรังสีลดลง ส่งผลให้พลังงานรังสีรวมคงที่ถูกกระจายไปยังบริเวณต่างๆ ในอวกาศ
② ทฤษฎีบทผลคูณของแผนภาพทิศทาง: ภายใต้สภาวะระยะไกล ฟังก์ชันทิศทางปกติโดยรวมของ เสาอากาศ อาร์เรย์ที่ประกอบด้วยองค์ประกอบที่เหมือนกันหลายตัว ซึ่งถูกกระตุ้นด้วยแอมพลิจูดและเฟสคงที่ และจัดเรียงอยู่ในตำแหน่งทางเรขาคณิตคงที่ สามารถแยกย่อยได้ดังนี้:
ปัจจัยหลัก F( θ - φ ): ทิศทางของหน่วยเดียวในพื้นที่ว่าง (รวมถึงหน่วยนั้นด้วย) - (การโพลาไรเซชันและการวางแนว)
อาร์เรย์แฟกเตอร์ AF( θ - φ ): ค่านี้ถูกกำหนดโดยรูปแบบทางเรขาคณิต ระยะห่าง แอมพลิจูดการกระตุ้น และเฟสของอาร์เรย์เท่านั้น และไม่ขึ้นอยู่กับรูปร่างเฉพาะขององค์ประกอบ
นั่นคือ แผนภาพทิศทางโดยรวมแบบผสม D( θ - φ ) = F( θ - φ - - AF( θ - φ -
การวิเคราะห์อาร์เรย์ เสาอากาศ -
การวิเคราะห์เสาอากาศแบบอาร์เรย์เกี่ยวข้องกับการกำหนดลักษณะการแผ่รังสีภายใต้สมมติฐานว่าทราบพารามิเตอร์สี่ตัว (จำนวนองค์ประกอบทั้งหมด การกระจายตัวขององค์ประกอบในพื้นที่ การกระจายตัวของแอมพลิจูดการกระตุ้นสำหรับแต่ละองค์ประกอบ และการกระจายตัวของเฟสการกระตุ้นสำหรับแต่ละองค์ประกอบ) ลักษณะเหล่านี้รวมถึงคุณสมบัติของเสาอากาศแบบอาร์เรย์ - แผนภาพแสดงทิศทาง, ความกว้างของลำแสงครึ่งกำลัง, สัมประสิทธิ์การกำหนดทิศทาง, ระดับกลีบข้าง และอื่นๆ
อาร์เรย์ เสาอากาศ การบูรณาการ
การสังเคราะห์เสาอากาศแบบอาร์เรย์เป็นปัญหาตรงกันข้ามกับการวิเคราะห์ กล่าวคือ การสังเคราะห์พารามิเตอร์ทั้งสี่ของเสาอากาศแบบอาร์เรย์ (จำนวนองค์ประกอบทั้งหมด การจัดเรียงองค์ประกอบในพื้นที่ การกระจายแอมพลิจูดการกระตุ้นสำหรับแต่ละองค์ประกอบ และการกระจายเฟสการกระตุ้นสำหรับแต่ละองค์ประกอบ) ภายใต้ลักษณะการแผ่รังสีที่กำหนด เพื่อให้ลักษณะการแผ่รังสีบางอย่างของอาร์เรย์เป็นไปตามข้อกำหนดที่ระบุ หรือเพื่อให้อาร์เรย์มีประสิทธิภาพการแผ่รังสีตามที่ต้องการ - รูปแบบทิศทางของ s นั้นใกล้เคียงกับรูปแบบทิศทางที่กำหนดไว้ล่วงหน้าอย่างมาก
